FBGセンサー

FBG光学センサーの分類

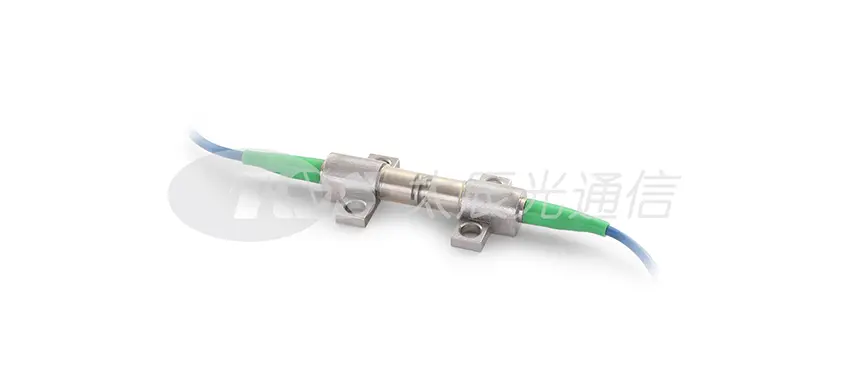

•FBGひずみセンサー温度センサーと同様に機能します。 波長は、印加されたひずみに応答する。 これらの光ファイバーブラッグ格子センサーは、保護シリコンカバーで金属構造の表面に直接スポット溶接されています。

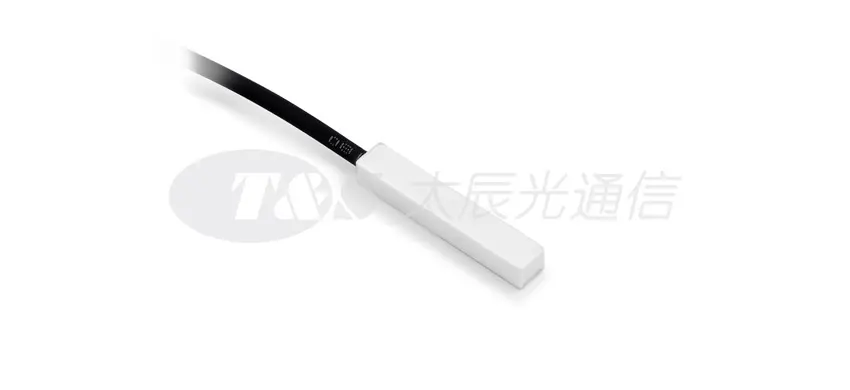

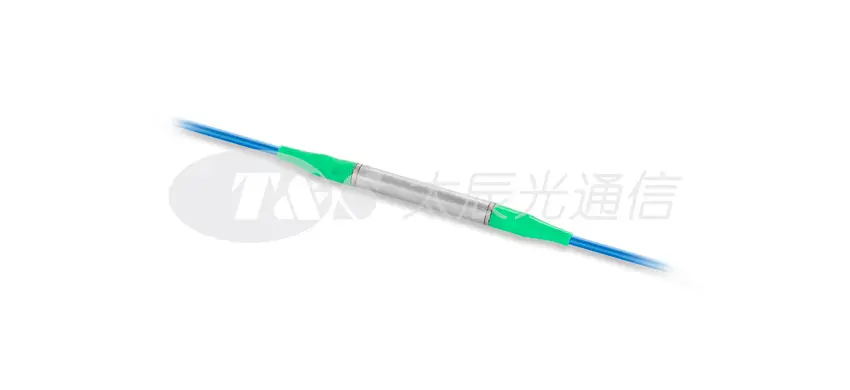

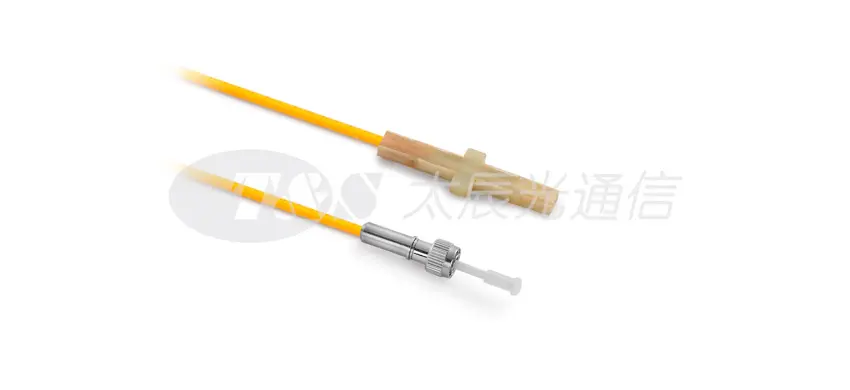

• 温度センサーは、温度変化に応じて波長の変化を反映します。 温度センサーは小型のスチールハウジングで保護されており、このタイプのFBGセンサーは、コンクリートなどのあらゆる構造や材料に簡単に取り付けることができます。

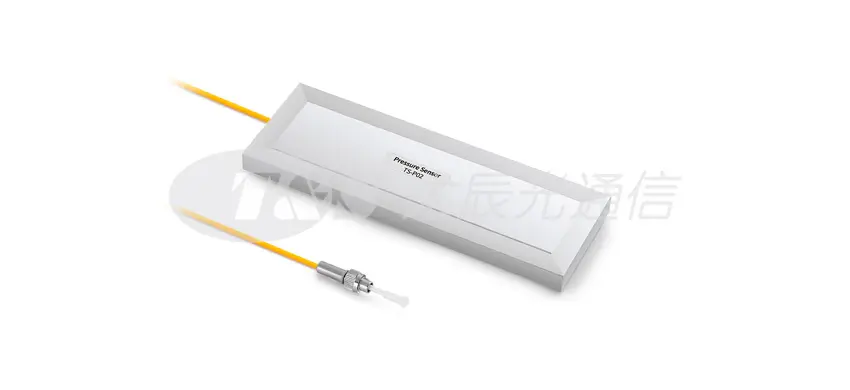

• 圧力センサーは、閉じ込められたチューブ、タンク、容器、パイプライン内の液体とガスの相対圧力またはレベルを測定します。

• 変位センサーはさまざまな構造の変形の大きさを測定します。 これらのファイバーブラッグ格子センサーは通常、2つのアンカーポイント間の距離の変化を測定するために、構造表面に固定されています。

• 加速器とも呼ばれる振動センサーは、さまざまな周波数で加速度を測定するように調整されたセンサーであり、ほとんどの場合に構造的な振動を測定します。 振動センサーは、コンパクトなサイズと高い耐腐食性と過酷な環境と長期的な信頼性を兼ね備えています。

• また、FBGテクノロジーに基づいて実行されるチルトメーターおよび荷重/重量センサーがあります。

FBGセンサーの働き原理

FBGセンサー技術は、高度な物理学と技術に基づく製品に適用されます。 レーザー光は、正確に定義された方法でファイバーコアを通過します。 ブラッグ格子は光ファイバーのコアにフォトリソグラフィされ、この格子の反射は安定したセンサーを作成します。 ファイバー上のひずみ、圧力、温度、振動、加速度などの変化は、波長シフトと反射の大きさの変化を引き起こします。 この変更により、非常に正確な測定を長期間にわたって、または超高速の場合に達成できます。

ファイバーブラッグ格子圧力センサーは、FBGを感知要素として使用します。 FBGは、機械的変形だけでなく、温度変化に対しても非常に応答性が高い。

光ビームがファイバーブラッグ格子構造に向かって移動するとき、光の特定の波長のみが屈折率によって反射されます。 この波長はいわゆるブラッグ波長であり、これが実際に光ファイバーブラッグ格子が特定の波長を反射しながらほとんどの光を透過させる理由です。

FBG圧力センサーは、FBGに基づく準分散システム、および任意の分散システムに適用される質問器から遠くに設置することができますが、FBG温度センサー通常非常に速い応答および低い熱保持があります。 それらは、電源、接地、およびガルバニックアイソレーションを必要とせず、悪い気候条件下および過酷な環境下で完全に機能します。
