PLCのタイプWDM

CWDM伝送システムは一般に非冷却レーザーと光増幅器を使用し、そのコストはDWDMよりも低くなります。 したがって、CWDMテクノロジーは、主に大都市圏ネットワーク収束層、アクセス層、プライベートネットワーク、小都市バックボーン層で使用される、短距離、高帯域幅、アクセスポイント集約型通信アプリケーションに適しています。

DWDMは、主にメトロバックボーン層と長距離バックボーンネットワークで使用されます。 冷凍を備えたDFB波長安定性制御レーザーの使用を通じて、エルビウムをドープしたファイバーアンプ (EDFA) 、フォワードエラー補正 (FEC) 技術、分散補償技術、超長距離非再生リレー、超大容量伝送が実現される。

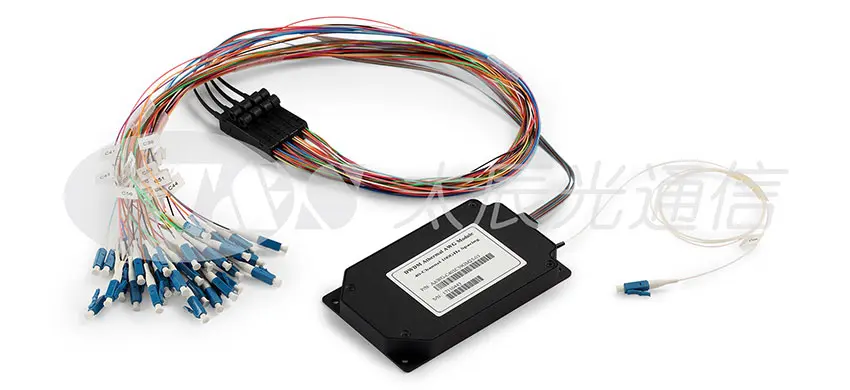

配列導波格子 (AWG) は、多重化および逆多重化機能を備えた一種の平面統合導波管 (PLC) WDMデバイスです。 AWGを使用してWDMデバイスを実現する原理は、M.K。によって最初に提案されました。 1988年のスミス。 AWGには、同時に焦点を合わせ、分散させる機能があります。 つまり、同じ波長の光を一点に集中させることができ、分散によって異なる波長の焦点をシフトさせることができます。

AWGの性能は、温度感度または熱安定性にも密接に依存する。 温度の変化は、材料の屈折率の変化を引き起こします。これは、材料の熱光学効果と呼ばれます。 温度に対する材料の屈折率の変化率は、材料の光学係数と呼ばれませんでした。 温度の変化は、AWGのスペクトルシフトを引き起こし、挿入損失およびクロストークを増加させる。 したがって、温度に対するAWGの感度を低下させ、デバイスの熱動作を実現することは非常に重要であり、実用的な価値があります。
